任务要求
请参考辅导资料《电力系统的MATLAB/SIMULINK仿真与应用》一书中第 219页中电力系统机电暂态仿真一章 ，对220kV短路点距离断路器距离100kM，中性点不接地系统的短路故障的短路电流波形和断路器两端的恢复电压波形进行仿真。使用matlab进行仿真
故障种类
开断各种故障时的工频恢复电压
| 故障种类 | 中性点不接地系统 | 中性点接地系统 |
|---|---|---|
| 三相接地 | 1.5 | 1.3 |
| 三相短路 | 1.5 | 1.5 |
| 两相接地 | 0.866 | 1.3 |
| 单相接地 | 无 | 1.0 |
根据输电线路长短分为π型等值电路（10kV-110kV）、分布参数电路（220kV及以上），对短路故障的短路电流波形和断路器两端的恢复电压波形进行仿真。
matlab拓扑接线图
此处内容需要评论回复后（审核通过）方可阅读。
参数设置
主要设置断路器，分布参数，故障模块的参数就能得到波形图

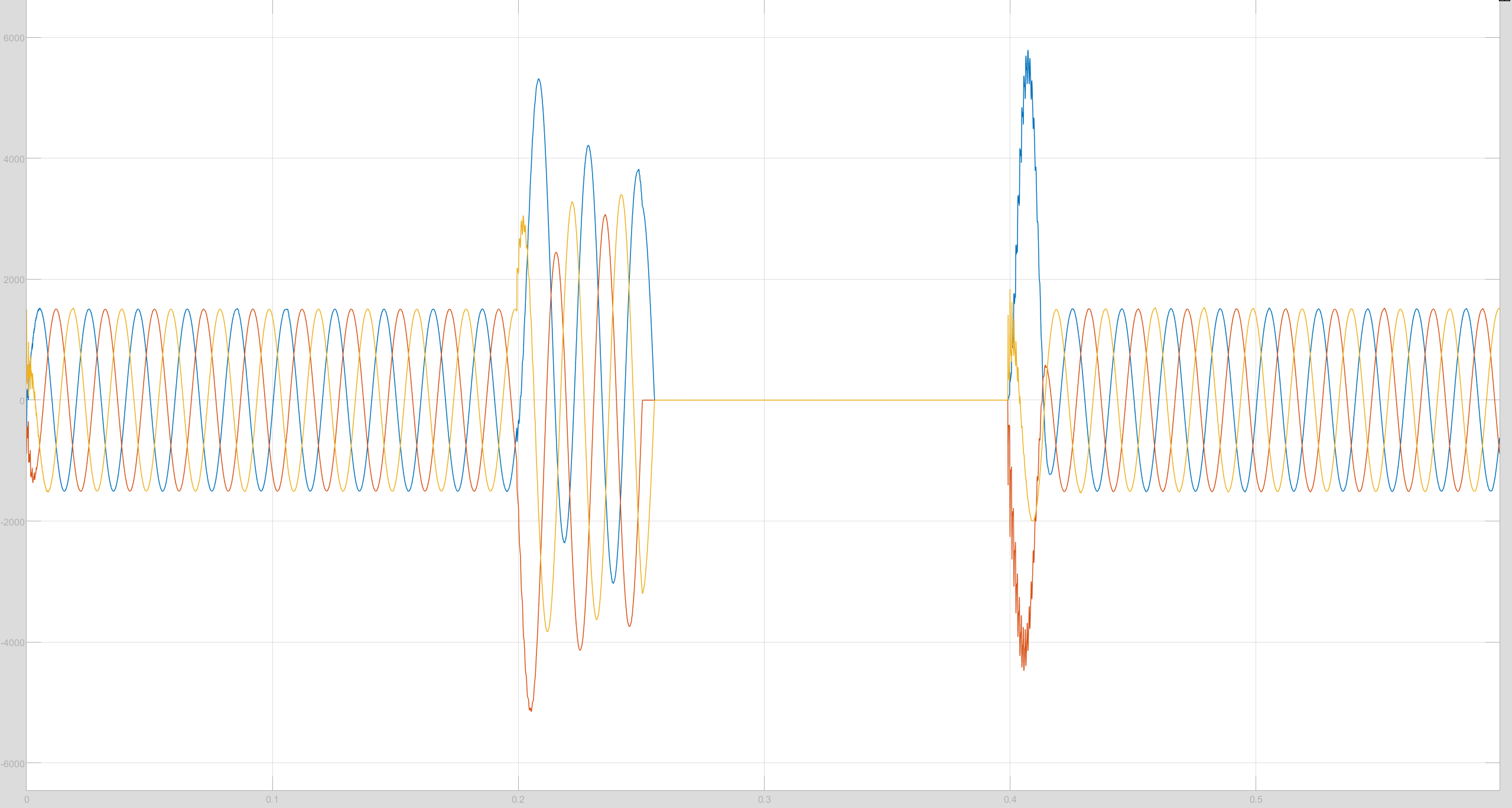

短路电流

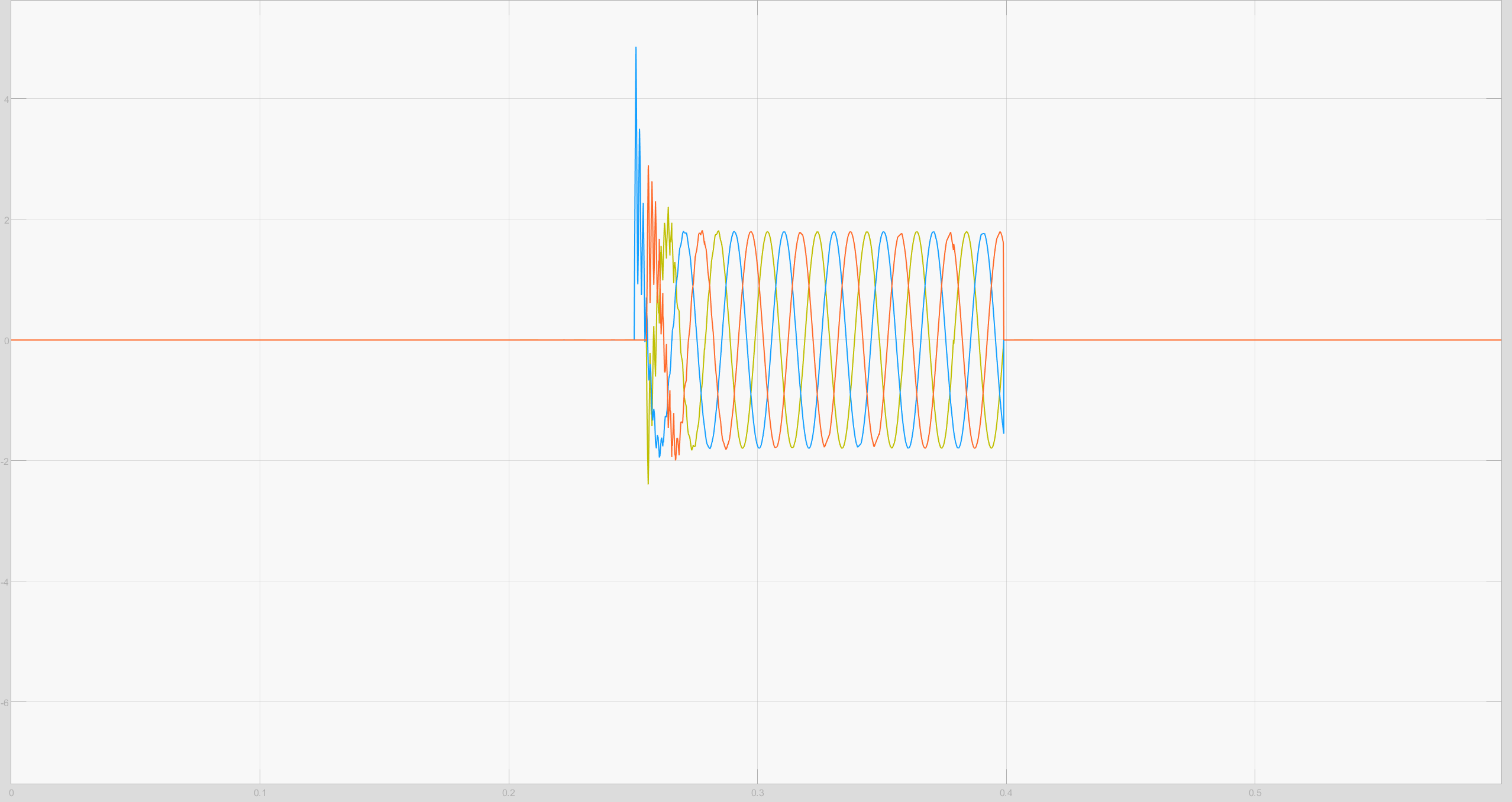

恢复电压
结论
220kV、线路长度 100km、中性点不接地输电系统，依托 MATLAB/Simulink 搭建电磁暂态仿真模型，严格按照规范选用线路模型：220kV 电压等级采用分布参数输电线路建模，同时可配套 π 型集中参数等值电路作为对照；设置时序逻辑：0.2s 投入短路故障、0.25s 断路器分闸、0.4s 切除故障同时断路器重合闸，总仿真时长 0.6s，分别对三相短路、三相接地、两相接地、单相接地四类典型故障的短路电流波形、断路器两端工频恢复电压波形开展仿真采集、理论计算与对比分析。
