一、任务目标
- 熟悉 AutoCAD 的基本绘图环境，掌握命令行、对象捕捉、正交和极轴等常用辅助功能。
- 能够使用快捷键完成定长直线、不同角度线段及不同直径圆的精确绘制。
- 掌握图层的新建、设置、切换，以及关闭、冻结、锁定等批量管理方法。
形成“对象特性随层（ByLayer）”的规范绘图习惯，为后续电气图样绘制打基础。
二、任务内容概述
在模型空间中建立 360 mm × 240 mm 的作图区，将其划分为 A、B、C 三个区域，分别完成直线练习、圆练
习和组合图形。所有对象必须按任务书指定图层绘制，最终提交可检查图层结构的 DWG 文件。三、建议使用的快捷键
快捷键 功能 快捷键 功能 L LINE，绘制直线 C CIRCLE，绘制圆 LA LAYER，打开图层特性管理器 F8 正交开关 F3 对象捕捉开关 F10 极轴追踪开关 Z ZOOM，视图缩放 E ERASE，删除对象 U 撤销上一步 Esc 结束当前命令 四、绘图环境与图层设置
- 新建空白图形，使用十进制单位，插入比例按毫米设置。建议先执行 Z → A（全图显示），再开始绘制。
新建下表图层，所有对象的颜色、线型、线宽均设置为 ByLayer。图层名称须保持一致，便于统一检查。
图层名称 颜色 线型 线宽 用途 01_作图区 8（灰） Continuous 0.18 mm 外边界及分区线 02_直线练习 1（红） Continuous 0.25 mm A 区全部线段 03_圆练习 3（绿） Continuous 0.25 mm B 区全部圆 04_组合轮廓 4（青） Continuous 0.30 mm C 区矩形外轮廓 05_组合孔位 2（黄） Continuous 0.25 mm C 区各圆孔 06_中心线 5（蓝） CENTER2 0.13 mm C 区中心线、孔中心标记 五、绘图任务与精确尺寸
（一）建立作图区
切换至“01_作图区”图层。以 (0,0) 为左下角，使用 LINE 命令绘制 360 × 240 的矩形边界；再绘制分区线：
• 水平分区线：从 (0,110) 至 (360,110)。
• 竖直分区线：从 (180,110) 至 (180,240)。
（二）A区：直线练习
切换至“02_直线练习”图层，按下表绘制定长线段。推荐使用“起点坐标 + @长度<角度”的相对极坐标输入方
式。对象 起点 下一点输入 检查值 水平线1 (20,215) @30<0 30 mm 水平线2 (20,195) @50<0 50 mm 水平线3 (20,175) @70<0 70 mm 水平线4 (20,155) @90<0 90 mm 竖直线1 (130,145) @30<90 30 mm 竖直线2 (150,145) @50<90 50 mm 竖直线3 (170,145) @70<90 70 mm 斜线1 (20,120) @50<30 50 mm，30° 斜线2 (72,120) @50<45 50 mm，45° 斜线3 (124,120) @50<60 50 mm，60° （三）B区：圆练习
切换至“03_圆练习”图层。使用 CIRCLE 命令，指定圆心后选择“直径（D）”方式输入。对象 圆心 直径 对象 圆心 直径 圆 1 (215,195) Ø20 圆 4 (220,145) Ø25 圆 2 (260,195) Ø30 同心圆 1 (285,145) Ø20 圆 3 (315,195) Ø40 同心圆 2 (285,145) Ø50 （四）C区：组合图形
组合图形由矩形外轮廓、圆孔和中心线构成。切换图层后再绘制对应对象，不得通过逐个修改对象颜色来

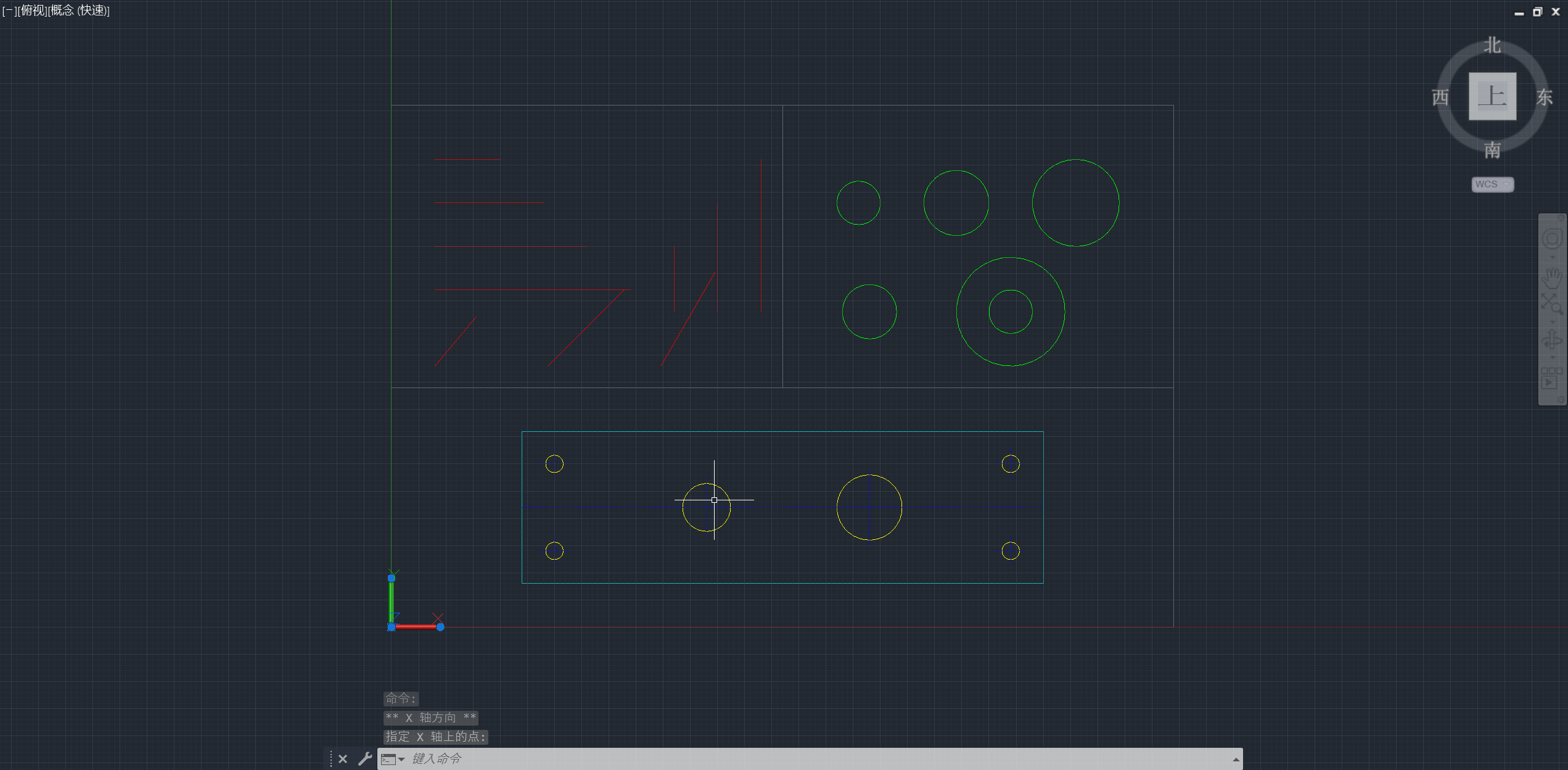

代替图层管理。对象 所在图层 尺寸与位置 外轮廓 04_组合轮廓 左下角 (60,20)，右上角 (300,90)，尺寸 240 × 70 四角孔 05_组合孔位 圆心 (75,35)、(285,35)、(75,75)、(285,75)，均为 Ø8 按钮孔 1 05_组合孔位 圆心 (145,55)，Ø22 按钮孔 2 05_组合孔位 圆心 (220,55)，Ø30 中心线 06_中心线 通过各孔圆心绘制短中心线；另绘制 y=55 的水平中心线 六、成果布置示意图
七.质量与规范要求
- 所有几何尺寸和坐标必须准确；不得依靠目测随意绘制。
- 所有对象必须放置在指定图层，且对象颜色、线型、线宽均为 ByLayer。
- 0 图层中不得保留本任务实体；不得出现重复线、重合圆、零长度线段或明显多余对象。
- 作图完成后使用 Z → E 或 Z → A 检查整体布局，保持图形完整、清晰、无超出作图区的对象。
